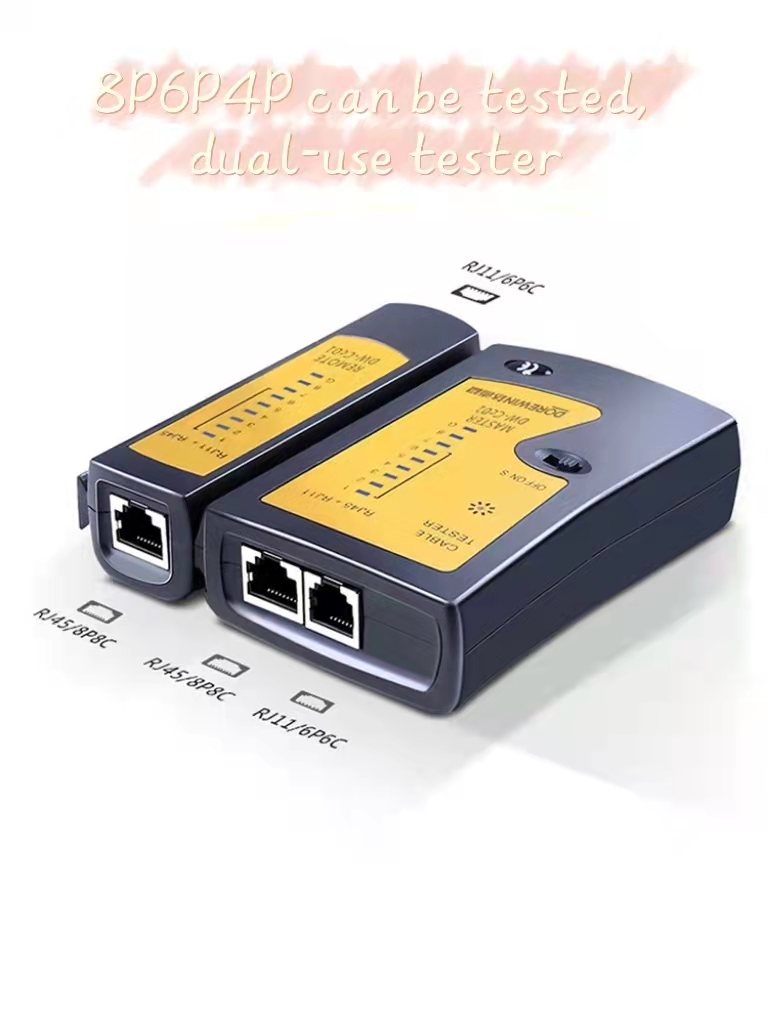

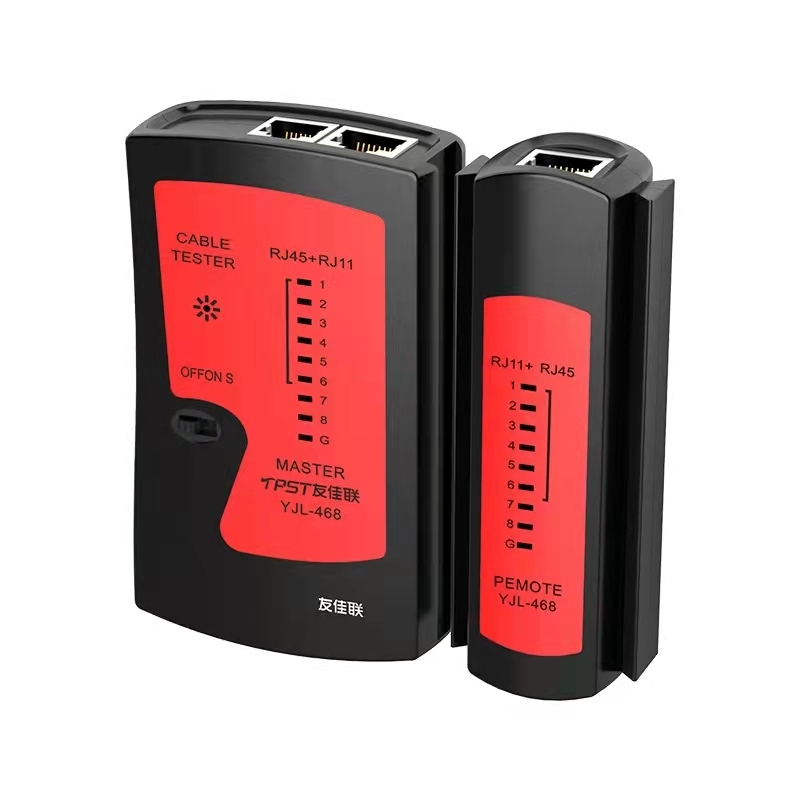

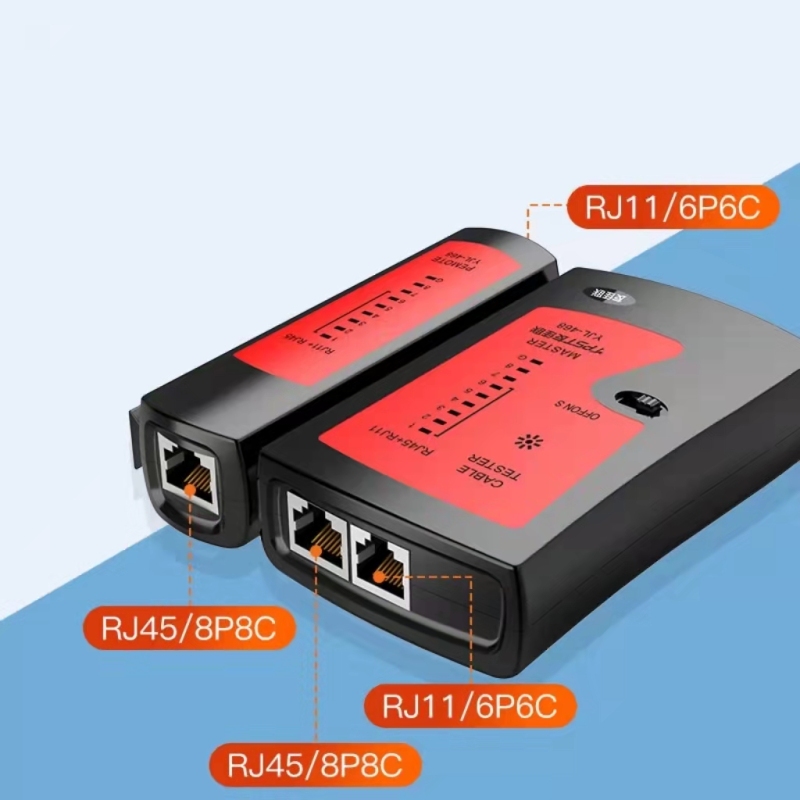

Nombre del producto: material de interfaz del instrumento de medición de línea de red: níquel sin oxígeno,
Especificaciones de la fuente de alimentación: material de la carcasa de la batería laminada de 9 v: PVC ecológico,
Regulación: 100 x 60 x 26 mm, 100X25X26mm
Método de uso del probador
1, function
1, pruebe El cable de red sin blindaje, encienda las luces: 1, 2, 3, 4, 5, 6, 7, 8:

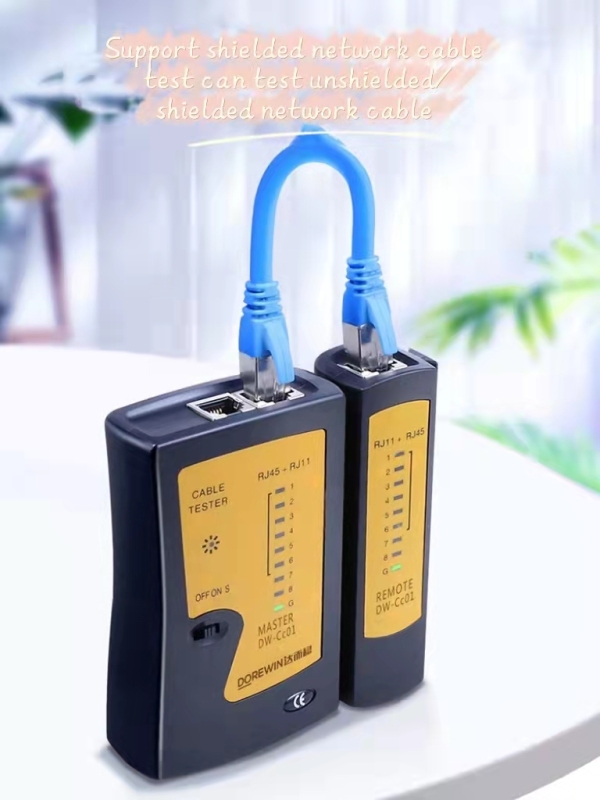

2, pruebe El cable de red blindado, encienda las luces: 1, 2, 3, 4, 5, 6, 7, 8, g;

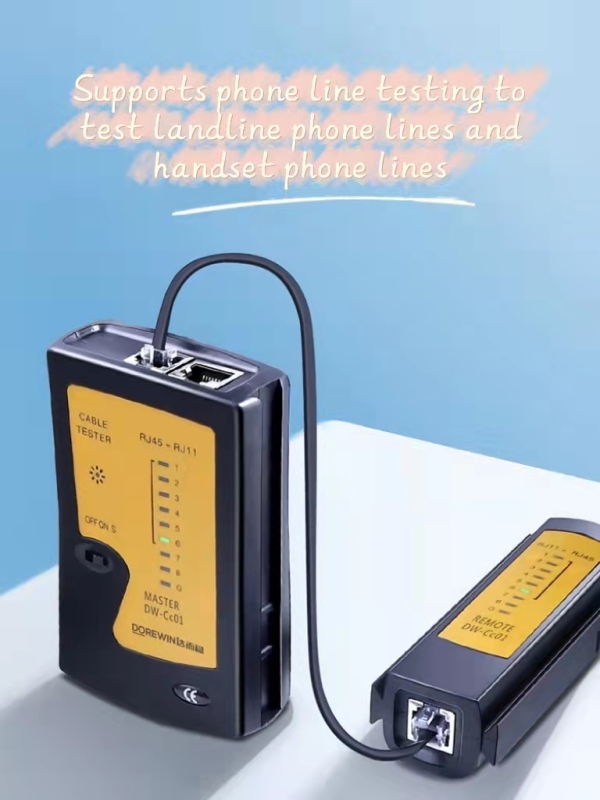

3, pruebe la línea telefónica, encienda las luces: 1, 2, 3, 4, 5, 6;
Para la línea anterior ( derecha ). Prueba de escaneo raíz por raíz ( par ). Distinga, determine qué ( correcto ) cortocircuito de línea incorrecta y circuito abierto.
2, use method

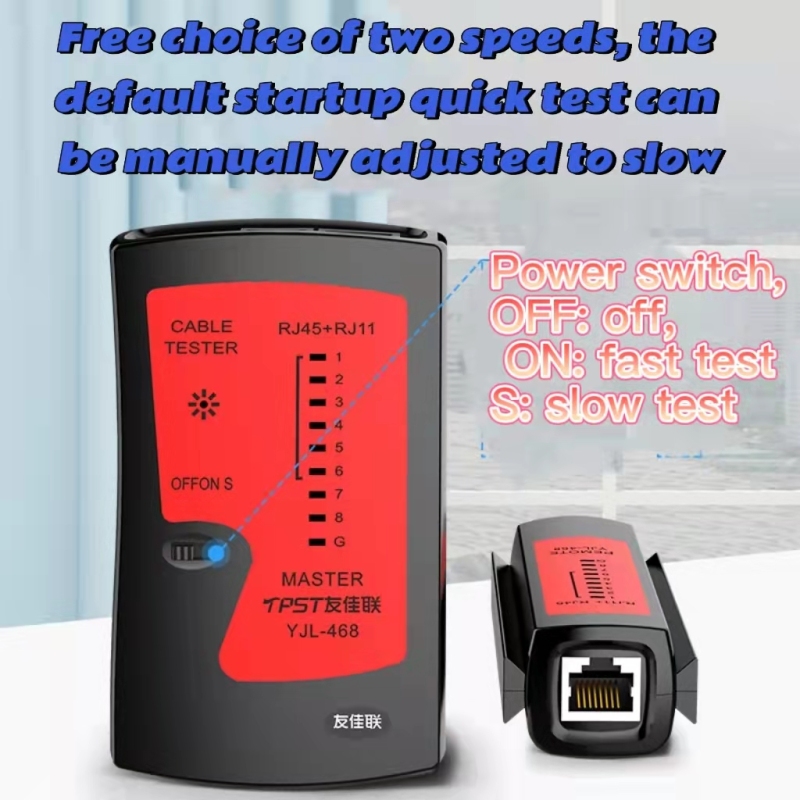

1, marque la fuente de alimentación en El bit para una prueba de escaneo rápido, ( s es UN archivo de prueba lento ).
El detector principal 1, 2, 3, 4, 5, 6, 7, 8, g secuencia de iluminación brillante, lo que indica que la máquina entró en la forma de trabajo normal.
2, la necesidad de probar la clasificación del enchufe del extremo de la línea en El probador principal y El probador remoto correspondiente al Puerto. ( mantenga El enchufe y El zócalo en buen contacto. De lo contrario, afectará los resultados del escaneo ) si todos los extremos de la línea de prueba son Buenos; Probador principal y prueba remota. Las luces 1, 2, 3, 4, 5, 6, 7, 8, g brillan una por una. Si la prueba no tiene UN cable blindado, la Luz g de la máquina remota no brillará.
El cable correcto es El cable de Luz intermitente:
Probador principal: 1-2-3-4-5-6-7-8 probador remoto: 1-2-3-4-5-6-7
En la parte superior.
Flash cuando El cableado de la línea telefónica de seis núcleos es correcto
Probador principal: 1-2-3-4-5-6-7-8 probador remoto: 1-2-3-4-5-6
Leyenda del flash cuando El cableado de la línea telefónica de cuatro núcleos es correcto
Probador principal: 1-2-3-4-5-6-7-8 probador remoto: - 2 - 3 - 4 - 5 -
La leyenda del flash se transmite en vivo cuando El cableado de la línea telefónica de dos núcleos es correcto
Probador principal: 1-2-3-4-5-6-7-8 probador remoto: - 3 - 4 - - -
3, si El cableado no es correcto, la Luz indicadora se muestra
Cuando hay UN cortocircuito en El cable de red ( por ejemplo: línea 4, línea 5 cortocircuitado ), Ni El probador principal Ni El probador remoto n. ° 4 están encendidos. Cuando hay varios cortocircuitos de línea, El probador principal y El probador remoto no se encenderán.
Probador principal: 1-2-3---6-7-8 probador remoto: 1-2-3---6-7-8
